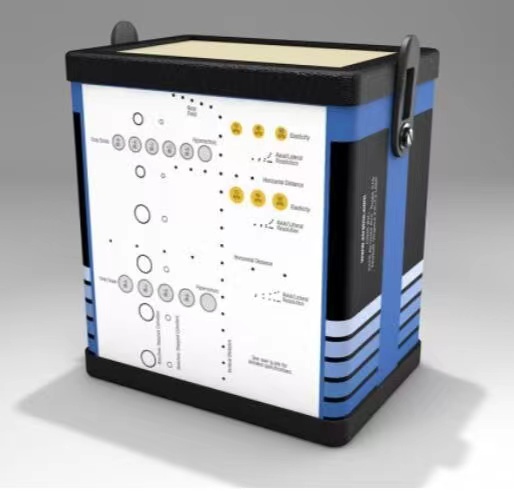

美国CIRS 040GSE 通用多组织超声模体
超声波质量保证标准独特的双衰减设计允许在高达5 mhz的低频腹部探头和高达15 mhz的高频探头上进行测试,更高的可拆卸水井允许测试曲线和内腔探头,只有市场上的通用qa phantom具有弹性目标,通过复查和维修服务确保超过十年的可靠使用
CIRS型号040GSE多用途、多组织超声体模是目前性能和质量保证测试中 完善的解决方案。它的双频设计和可拆卸水井允许测试大多数传感器的形状,包括曲线和内导率和频率。提供弹性目标和所有标准的b模式成像测试对象。该模型是由CIRS公司的专利产品Zerdine水凝胶聚合物制成的,它可以提供组织模拟性能,包括与谐波成像的兼容性。为了 大限度地延长幻影寿命,这种凝胶包含在一个坚固的ABS塑料外壳与萨兰为基础的层压膜。
美国CIRS 040GSE 通用组织模体
产品规格
1.背景材料
材料: Zerdine ®1
凝固点: 0®Ç
熔点:高于100®Ç
衰减: 0.5分贝/厘米兆赫±0.05分贝/厘米兆赫&0.7分贝/厘米兆赫±0.05分贝/厘米兆赫
声速: 1540 m / s±10 m / s
2.扫描好 1厘米深
3.扫描膜 Saran基层压板

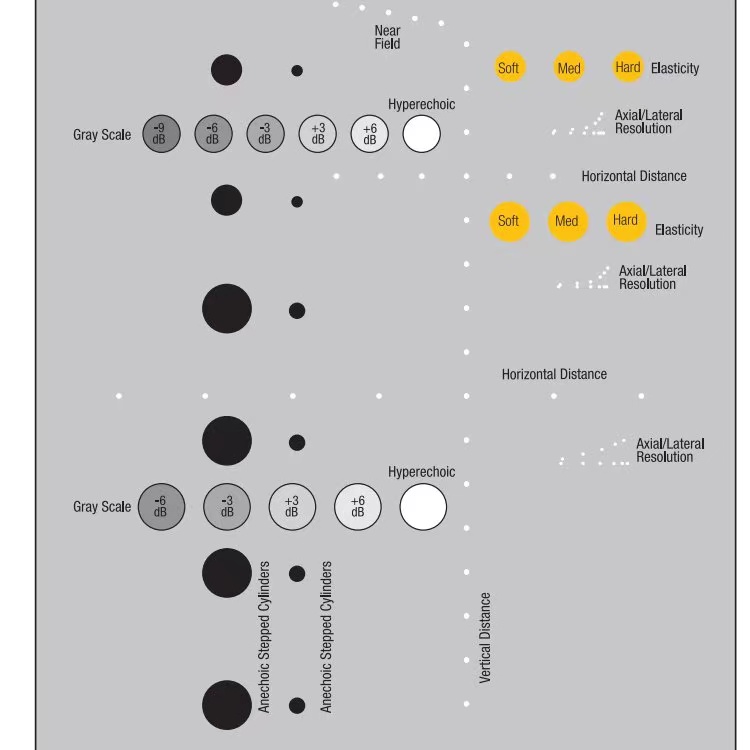

4.电线目标 材质:尼龙单丝
5.近场集团
目标数量: 5
线径: 100微米
深度范围: 1至5毫米
目标之间的距离: 1毫米
6.垂直距离组
目标数量: 16
线径: 100微米
深度范围: 1至16厘米
间距: 10毫米
7.水平距离组
组数: 2
线径: 100微米
深度: 4和9厘米
目标数量:分别为4和7
间距:分别为10和20毫米
8.轴向 - 侧向分辨率组 组数: 2
线径: 80微米
深度: 3和6.5厘米
轴向分离: 4,3,2,1,0.5和0.25毫米
横向分离: 4,3,2,1,0.5和0.25毫米
组数: 1
线径: 80微米
深度: 10.5厘米
轴向分离:5,4,3,2和1毫米
横向分离:5,4,3,2和1毫米
9.消音阶梯气缸
目标数量: 12 目标
直径: 1.3,2.0,3.0,4.5,6.7和10.0 mm
目标深度: 1.5,4.5,7.0,10.0,13.0,16.0 cm
衰减: 0.5 dB / cm-MHz
对比度:消声,囊肿-喜欢
10.灰度目标
衰减: 0.5 dB / cm-MHz
组数: 2
6目标: 3 mm深度处
8mmØ对比度: -9,-6,-3,+ 3,+ 6&> +15 dB
5目标: 10mmØ11.5 cm深度
对比度: -6,-3,+ 3,+ 6&> +15 dB
11.弹性目标
衰减: 0.5 dB / cm-MHz
组数: 2
每组目标数: 3
- 6mmØ1.5cm深度
- 8mmØ5cm深度
弹性:10,40和60 kPa
型号040GSE包括
多用途多组织超声模型
可拆卸扫描井
(适用于大扇形探头和小型腔内探头)
泡沫衬里便携包
用户指南
产品规格
1.背景材料
材料: Zerdine ®1
凝固点: 0®Ç
熔点:高于100®Ç
衰减: 0.5分贝/厘米兆赫±0.05分贝/厘米兆赫&0.7分贝/厘米兆赫±0.05分贝/厘米兆赫
声速: 1540 m / s±10 m / s
2.扫描好 1厘米深
3.扫描膜 Saran基层压板
4.电线目标 材质:尼龙单丝
5.近场集团
目标数量: 5
线径: 100微米
深度范围: 1至5毫米
目标之间的距离: 1毫米
6.垂直距离组
目标数量: 16
线径: 100微米
深度范围: 1至16厘米
间距: 10毫米
7.水平距离组
组数: 2
线径: 100微米
深度: 4和9厘米
目标数量:分别为4和7
间距:分别为10和20毫米
8.轴向 - 侧向分辨率组
组数: 2
线径: 80微米
深度: 3和6.5厘米
轴向分离: 4,3,2,1,0.5和0.25毫米
横向分离: 4,3,2,1,0.5和0.25毫米
组数: 1
线径: 80微米
深度: 10.5厘米
轴向分离:5,4,3,2和1毫米
横向分离:5,4,3,2和1毫米
9.消音阶梯气缸
目标数量: 12 目标
直径: 1.3,2.0,3.0,4.5,6.7和10.0 mm
目标深度: 1.5,4.5,7.0,10.0,13.0,16.0 cm
衰减: 0.5 dB / cm-MHz
对比度:消声,囊肿-喜欢
灰度目标 衰减: 0.5 dB / cm-MHz
组数: 2
6目标: 3 mm深度处
8mmØ对比度: -9,-6,-3,+ 3,+ 6&> +15 dB
5目标: 10mmØ11.5 cm深度
对比度: -6,-3,+ 3,+ 6&> +15 dB
10.弹性目标
衰减: 0.5 dB / cm-MHz
组数: 2
每组目标数: 3
- 6mmØ1.5cm深度
- 8mmØ5cm深度
弹性:10,40和60 kPa
11.型号040GSE包括
多用途多组织超声模型
可拆卸扫描井
(适用于大扇形探头和小型腔内探头)
泡沫衬里便携包
用户指南
